组合垫圈进口组合密封垫圈规格尺寸


组合垫圈也叫组合密封垫圈,英文名Combined sealing washer,主要由橡胶O型密封圈与金属环整体粘合硫化而成,用来密封法兰和螺纹连接的密封圆环(含金属环和橡胶密封垫)。其中橡胶密封圈多采用耐油丁腈胶或氟橡胶,金属环做防锈处理。组合垫圈的机械行业标准是JB/T982-1977,此外还有公制、英制、美制等多种标准类型。组合密封垫圈一般和卡套式管接头一起使用,供螺纹管接头及螺塞密封用来堵油口。组合垫圈由于其极其简单的结构、高效的密封性和便宜的价格,使得其在机械制造行业得到了广泛的应用。

技术参数

  工作压力:≤40 Mpa

  温度:-25℃~100℃

  介质:液压油

  材质:橡胶、金属材质

结构类型

  组合密封垫圈根据其结构的不同可分为A型和B型两类,根据其包胶的不同可分为全包与半包两种。

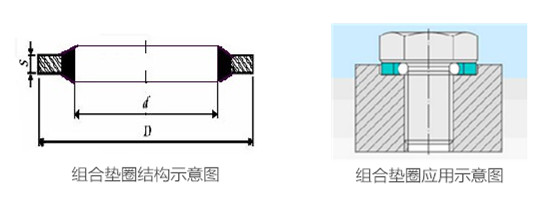

组合垫圈的结构与应用示意图

行业应用

  组合垫圈适用于油为介质的管路系统中,供焊接,卡套,扩大管接头,螺塞及机械装置的压力系统密封,为的是防止油液,燃料,水和药品等泄漏。主要用于液压阀管接头螺纹连接处的端面静密封,适用英国、美国标准英制螺纹和法国、德国标准公制螺纹连接处的端面静密封等。

组合垫圈常用规格尺寸表

规格

外径

内径 ID

铁片 厚度

公差

胶厚

规格

外径  OD

内径 ID

铁片 厚度

公差

胶厚

+0.13

±0.13

±0.13

+0.13

±0.13



±0.13

-229

24.00

16.70

1.50

+/-0.10

0.85

-310

17.00

10.70

1.50

+/-0.10

0.70

-230

24.00

17.40

1.50

+/-0.10

0.90

-312

18.10

11.80

1.50

+/-0.10

0.65

-231

24.70

18.00

1.50

+/-0.10

1.05

-313

19.00

12.70

1.50

+/-0.10

0.70

-232

26.00

18.70

1.50

+/-0.10

0.85

-315

20.10

13.80

1.50

+/-0.10

0.70

-233

28.00

20.70

1.50

+/-0.10

0.90

-316

21.00

14.70

1.50

+/-0.10

0.70

-234

28.70

21.50

2.50

+/-0.10

0.90

-317

23.00

16.70

1.50

+/-0.10

0.70

-235

28.00

22.50

1.50

+/-0.10

0.90

-319

23.90

17.20

2.10

+/-0.10

0.75

-236

30.00

22.70

2.00

+/-0.10

0.85

-320

27.00

18.70

2.00

+/-0.10

0.85

-237

30.00

22.70

3.00

+/-0.15

0.85

-321

29.00

20.70

2.00

+/-0.10

0.85

-238

32.00

24.70

2.00

+/-0.10

0.85

-324

31.00

22.70

2.00

+/-0.10

0.85

-239

35.00

26.70

2.00

+/-0.10

0.85

-325

32.00

23.70

2.00

+/-0.10

0.85

-240

36.00

27.20

2.00

+/-0.10

0.90

-326

33.00

24.70

2.00

+/-0.10

0.85

-241

37.00

28.70

2.00

+/-0.10

0.85

-327

35.30

27.00

2.00

+/-0.10

0.85

-242

39.00

31.00

2.00

+/-0.10

1.00

-328

36.00

27.70

2.00

+/-0.10

0.85

-243

42.00

33.70

2.00

+/-0.10

1.05

-329

36.00

28.60

2.00

+/-0.10

0.85

-244

43.00

34.30

2.00

+/-0.10

1.05

-330

37.50

29.20

2.00

+/-0.10

0.85

-245

46.00

36.70

2.00

+/-0.10

1.05

-331

39.00

30.70

2.00

+/-0.10

0.85

-246

51.00

40.00

2.50

+/-0.10

0.95

-332

42.00

33.70

2.00

+/-0.10

0.85

-247

53.00

42.70

3.00

+/-0.15

0.85

-333

48.00

37.00

2.50

+/-0.15

1.30

-248

59.00

48.70

3.00

+/-0.15

1.05

-334

51.00

40.00

2.50

+/-0.15

1.30

-249

60.00

52.00

3.00

+/-0.15

1.05

-335

54.00

43.00

2.50

+/-0.15

1.30

-250

64.50

53.30

3.00

+/-0.15

1.05

-336

57.00

46.00

2.50

+/-0.15

1.30

-251

73.00

60.70

3.00

+/-0.15

1.15

-337

60.00

49.00

2.50

+/-0.15

1.30

-252

79.50

68.60

3.50

+/-0.15

1.75

-510

14.70

10.40

1.25

+/-0.10

-

-253

90.30

76.08

3.38

+/-0.15

1.51

-511

18.70

13.35

1.25

+/-0.10

-

-254

101.48

89.09

3.25

+/-0.15

1.50

-512

22.70

17.35

1.25

+/-0.10

-

-255

143.67

127.00

5.00

+/-0.15

1.50

-513

26.70

21.35

1.25

+/-0.10

-

-301

7.50

3.60

1.00

+/-0.10

0.70

-514

32.60

27.30

1.25

+/-0.10

-

-302

9.00

4.60

1.00

+/-0.10

0.70

-515

39.50

34.20

2.00

+/-0.10

-

-303

10.00

5.60

1.00

+/-0.10

0.70

-516

49.60

42.20

2.00

+/-0.10

-

-304

11.00

6.60

1.00

+/-0.10

0.70

-517

55.50

48.70

2.00

+/-0.10

-

-305

13.27

6.85

1.30

+/-0.10

0.57

-518

68.50

60.50

2.00

+/-0.10

-

-306

11.40

7.00

1.00

+/-0.10

0.70

-519

12.70

8.30

1.25

+/-0.10

-

-307

13.00

8.60

1.00

+/-0.10

0.70

-520

32.60

27.30

2.00

+/-0.10

-
